Fleeflyの産業用ドローン ALTA X
米国Freefly Systemsが、ALTAシリーズで培った機敏なコントロールと高い精度をベースに
新たに開発した4ローターの大型ドローンが「Alta X」です。
映像制作はもちろん、様々な産業分野で活躍する高性能なドローンです。
INTRODUCE ALTA X
50
MINUTE
FLIGHT
NO PAYLOAD
0
KG
30
MINUTE
FLIGHT
PHOENIX LiDAR
5
KG
22
MINUTE
FLIGHT
MōVI CARBON
10
KG
35
MINUTE
FLIGHT
MAPPING CAMERA
4
KG
ALTA Xはプロペラブームを簡単に半分のサイズに折りたたむことができます。
折り畳み式のリンケージアームはガタつきの無い強固な機構で振動を減らし、正確な飛行をサポートします。
新設計のアクティブブレードにより、機体の振動が通常の1/5に低減されました。
振動を抑制することは、微振動による構成部品の疲労破壊を防いで寿命をのばします。
ALTA X の設計・開発・組み立て・テスト・サポートまで、すべての工程をワシントン州ウッディンビルにあるFreeflyチームで行っています。
全てのチームが同じビルで作業し、密なコミュニケーションが取られています。
また、さらなる進化とお客様のニーズにこたえるため、独自のソフトウェアの開発も行っています。
品質と信頼性の追求
Freeflyでは、高い信頼性を確保するため、細部にわたり妥協のない試験を実施しています。
Alta Xが過酷な環境でも活用できる機体であると知っていただくために、製造試験の一部とワークフローを公開しています。ぜひご覧ください。
ALTA X TESTING
MANUFACTURING WORKFLOW
ALTA X がサポートするエコシステム
AltaXのようなドローンを構築することは
最初のステップにすぎません。
現場での成功を保証する包括的で統合されたエコシステムによって、
お客様の成功が約束されます。
トレーニング
ベストプラクティスと成功のチャンスを確実にするための運営方法をお教えします
サポートチーム
米国を拠点とするサポートチームによるリアルタイムの専門家によるサポート
スペアパーツ
あなたがお持ちのALTA Xをいつでも稼働させ続けるため、すべてのパーツをストックしています
ドキュメンテーション
効率性と透明性を重視するため、必要な情報を掲載しています
パートナー
パートナー企業と提携し、より価値のある統合されたパッケージを提供しています
予知保全 / リアルタイムの航空機監視
オプションパッケージを使用することでライブ監視や、問題が起こる前の警告を受けることができます
エンジニアリングチーム
機器のカスタムやアドバイスについては、エンジニアリングチームが支援しています
INTEGRATION
HARDWARE
Alta Xは、機体の上部と下部にクイックリリースシステムを採用しています。
クイックリリースユニットを使用することで、1台のAlta Xに様々な機材を搭載することが可能。環境や目的に柔軟に対応できる機体です。
SOFTWARE
ALTA Xのソフトウェアスタックは、運用性・柔軟性を高めるためにAuterion Enterprise PX4 を採用しMAVSDKをサポートしています。
Alta X用のAuterion OSとツールを活用することで、シームレスなフリート管理や、高性能なドローン分析が可能になります。また、PX4フライトコードのカスタマイズやDroneCodeのSDKを利用して、独自のアプリケーションを開発することも可能です。
 GIMBAL |  LiDAR |  LED |  GENERATOR |  MAPPING |  TETHER |  WIRE |
機材を簡単に脱着できる
クイックリリースシステム
LiDAR
フルサイズのヘリコプター用に搭載するために設計された高性能なLiDARを搭載して30分以上の飛行が可能です。
Mapping Camera
MōVI Proと100メガピクセルのフェーズワンカメラを搭載して25分以上の飛行が可能です。
Mōvi Carbon
Freeflyのフル5軸カメラスタビライザーMoVI Carbon搭載では240mmズームで安定した映像を20分間撮影可能です。
High Speed Camera
MōVI Pro には4K 1000FPSのPhantom Veo をシームレスに搭載可能。簡単に空撮利用できます。
LED
Alta Xに照明を搭載し、シネマグレードのライトアップ飛行が可能です。
拡張ポート
Alta Xはバッテリー用電源出力3ポートと、搭載物に電力を供給するための5V、12VのDC-DCコンバータを備えています（オプション）。
さらに利便性を考慮して複数の出力ポートが用意されています。
AUTERION ENTERPRISE PX4
AuterionとFreeflyは、Freeflyのドローンで使用するPX4ファームウェアを共同で開発・改良しています。
Alta XはAlta X用にカスタマイズされたMAVSDK APIソフトウェアを使用します。地上から通信することも、オンボード拡張コンピューター（オプション）でコントロールすることも可能です。
機能・操作性を改善し常に安全に飛行できるよう、ソフトウェアのアップデートを提供します。
FREEFLY RTK GPS
Alta Xは、オプションのFreeflyのマルチバンドRTKシステムを搭載することで、センチメートルレベルの精度を発揮します。
FreeflyのRTKは、最新のu-blox（F9P）GNSSモジュールを使用し、高精度なポジションホールドを実現します。
“AltaXは、以前のプラットフォームと同じ応答性で大量の電力を供給します。これにより、モーションに関するドローンワークフローのパラダイム全体が変わります”
Patrick Weir
PEACEMAKER FILMWORKS
“Alta Xを非常に価値のある独特なものにしているのは、ペイロード容量、耐久性、信頼性、および輸送の容易さの組み合わせだと思います。これらすべてが一緒になって私の生活を楽にし、監督とDPが望む複雑なカメラとレンズの組み合わせを飛ばすことができます。”
Nick Kolias
PROFESSIONAL DRONE OPERATOR
“AltaXが伐採作業でロープを引き抜くことで、大幅な時間の節約がわかりました。1人か2人で3時間以上かかる場合、Alta Xは5〜8分で実行できます。 また、不利な地形を介して人々を送る必要がないという追加の安全性は貴重です。”
Jerry Brindle
BRINDLE TECHNICAL LOGGING INC.
ALTA X の特徴
- 最大積載可能重量：15.9kg
- 最大飛行時間：50分（無積載時）
- 最高速度：120Km/h
- オープンソースのPX4フライトコードを採用した拡張性に優れたシステム
- 高性能GPS搭載、3重化されたIMUをもつフライトコントローラー
- 防塵・防雨構造
- プロペラピッチの可変安定機構を備えた33インチのプロペラ
- 44V正弦波モーターシステム
スペック
Brochure
NDAA Compliance
Dimensions
| Unfolded Diameter (not including props) | 1415 mm |
| Unfolded Diameter (Including Props) | 2273 mm |
| Folded Diameter | 877 mm |
| Height | 387 mm |
| Height (Skyview) | 434 mm |
Powerplant
| Number of Motors | 4 |
| Motor Max Continuous Power Output | 100 A |
| Motor Max Instantaneous Peak Power Output | 130 A (>3s) |
| Equivalent Kv | 115 rpm/V |
Propellers
| Model | 33x9in |
| Material | Carbon fiber filled Nylon |
| Propeller Orientation | (2) CW and (2) CCW Props |
| Propeller Type | 840 x 230 mm Folding |
Battery
| Nominal Battery Voltage | 44.4V |
| Battery Connectors | XT-90 |
| Required Minimum Battery Discharge Rating (Per Pack) | 320 Amps per battery (assumes two batteries) 20C for a 16A-hr pack. |
Weight

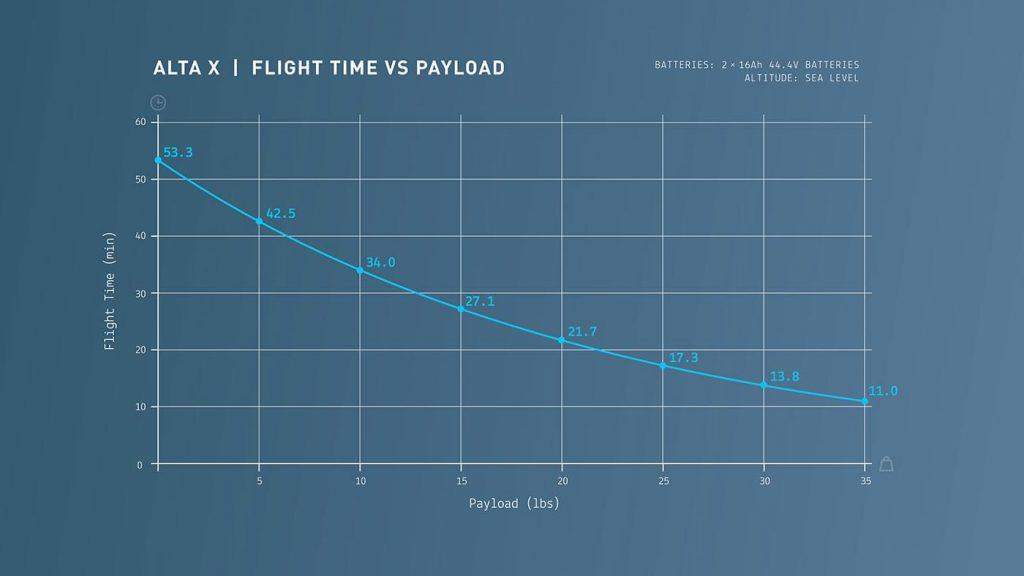

| Maximum Gross for Takeoff | 34.86kg パフォーマンスチャートをみる |
| Maximum Payload | 15.9kg |
| Typical Standard Empty weight | 10.4 kg |
Flight Controller
| Autopilot Name | Custom PX4 flight control stack |
| Flight Modes | Manual, altitude, position, mission, loiter, orbit, return |
| Supported Radios | Futaba, Spektrum, PX4 compatible SBUS and PPM receivers |
| Supported Radio Controller Telemetry Systems | Voltage feed provided for Futaba RX telemetry |
| Minimum Radio Controller Channels Required | 5 (roll, pitch, yaw, throttle, mode) |
| Supported GNSS | GPS/Glonass/Beidou/Galileo |
| Default Data Logging Rate | Varies, 25hz for main flight data |
Lighting and Indication
| Orientation Lights | Boom tip mounted lights |
| Orientation Light Color Options | Colors can be set in software – red, orange, yellow, green, cyan, blue, purple, white, off. |
| FPV Ability | Yes |
