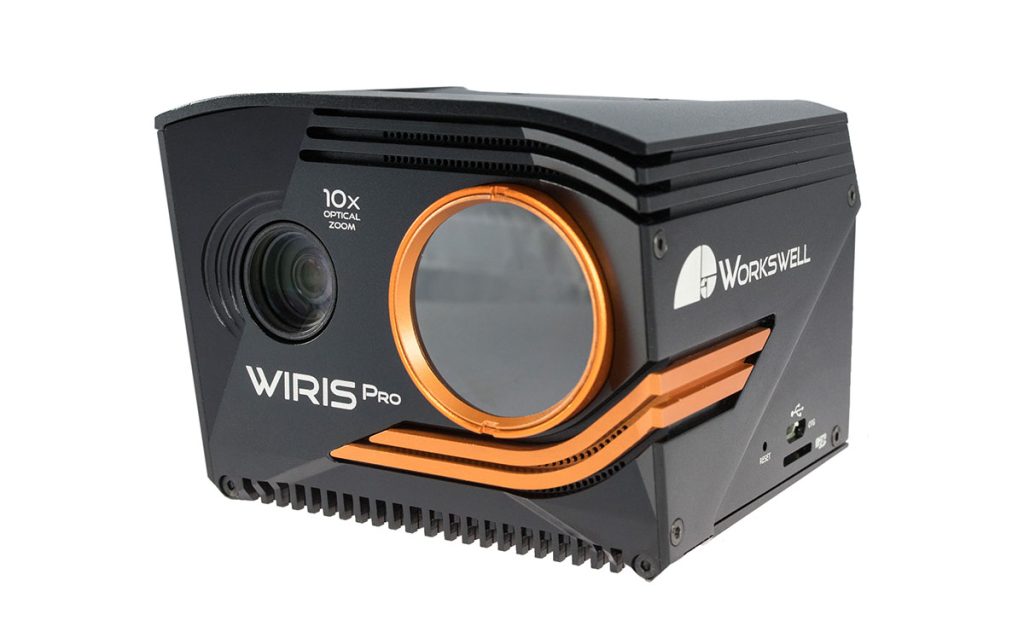

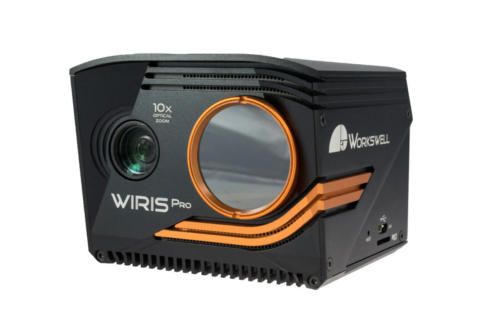

WIRIS Pro
Workswell WIRIS Proは、特別に設計された熱診断デバイスです。640×512ピクセルの解像度(7.5~13.5μm)のLWIRマイクロボロメトリックセンサーを使用しています。
「超解像度モード」では1266×1010ピクセルの解像度でサーモグラムを提供します。
RGBカメラはフルHD(1920 x 1080ピクセル)の解像度で、10倍(6.9°〜58.2°の画角）という比類のない超光学ズームを提供します。
サーマルカメラは、温度1,500℃まで測定できます。
WIRIS Pro 主な機能
| 超解像モード | 超解像モード1.3Mpx IR画像を撮影可能 |
| オンボードシステムの操作 | WIRIS OSによるリアルタイムデータストリーミングと制御 S.Bus、CANバス、MavLink、RJ-45またはトリガーによる簡単なカメラ制御 |
| 10倍光学防振ズーム | 防振補正付きフルHD 10倍光学ズームカメラ |
広い温度範囲
精密校正
サーマルフレーム
市場で最高のセンサー解像度
10倍光学RGBズーム
交換可能なレンズ

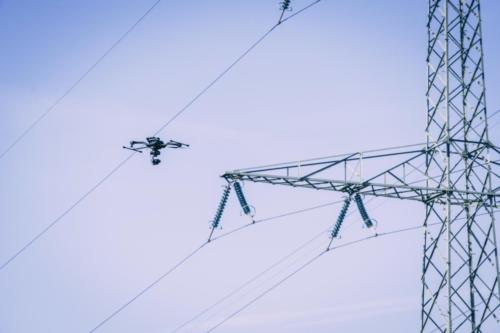

このサーマルカメラは、検査とマッピングの両方を提供します
WIRIS Proサーマルカメラは、マッピングアプリケーションと検査の両方で活用できるように設計されています。
高解像度、高画像周波数のビジュアル画像を現場で直接確認できます。
サーマル写真との比較
写真測量、3Dマッピング、3Dモデリングは、キャプチャされた航空データのプレゼンテーションと視覚化を強化する標準的な後処理ツールです。 Workswell WIRIS Proサーマルカメラを使用することで、魅力的な画像を提供できます。

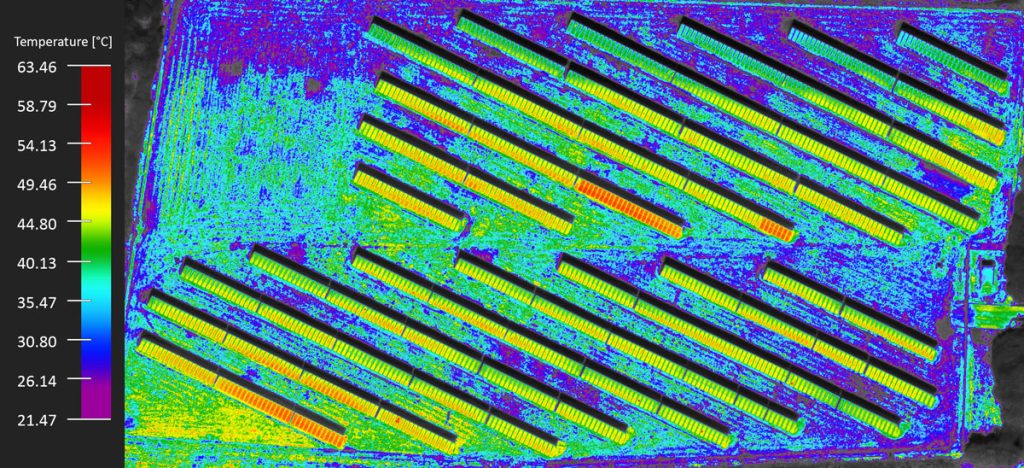

以下の例では、600以上の解像度で構成される高解像度のオルトサーモグラムで撮影し、Pix4Dで視覚化しています。 この写真は、22分間の1フライトで撮影されました。

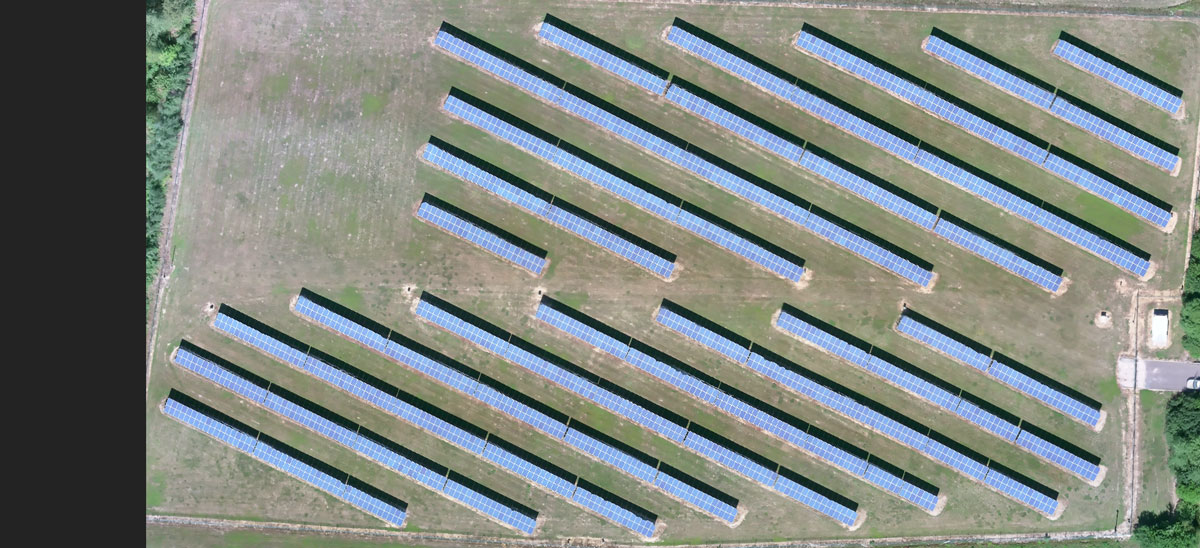

＜航空写真＞

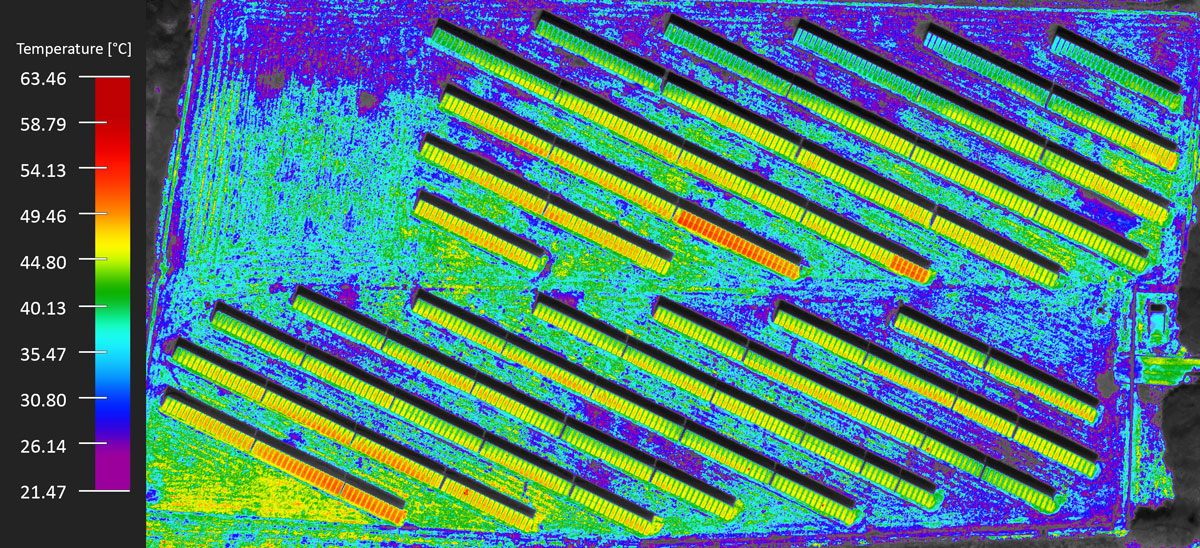

＜オルトサーモグラム＞
精密計測
産業用アプリケーションは、高い精度を要求されます。
Wirs PROは、デバイスの精度を確保するために個別にキャリブレーションしています。
赤外線カメラは個別に製造後、一体ごとに正確に調整されており、出荷時には「final calibration certificate」を発行しています。
高解像度と熱感度
WIRIS Proのサーマルカメラには、640×512ピクセルの解像度と超解像モード機能を備えたLWIRマイクロボロメータセンサーが装備されており、1266×1010ピクセルの解像度で最終的なサーモグラムを簡単に作成できます。
WIRISProは 標準で50mKの温度感度を提供しています。オプションで30mKのプレミアムバージョンを提供可能です。

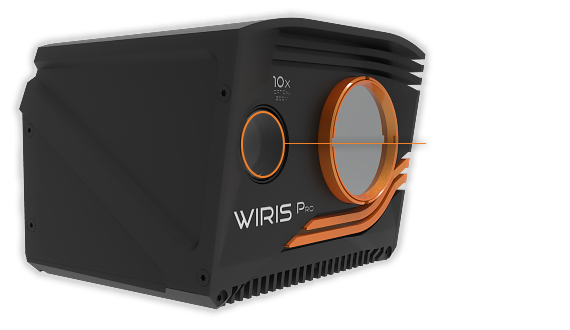

光学10倍ズームの高精度なRGBカメラ
WIRIS ProのRGBカメラの解像度は、フルHD（1920 x 1080 px）です。最大10倍（6.9°～58.2°の視野）の超光学ズームを備えており、ズームはサーマルカメラと完全に同期しています。

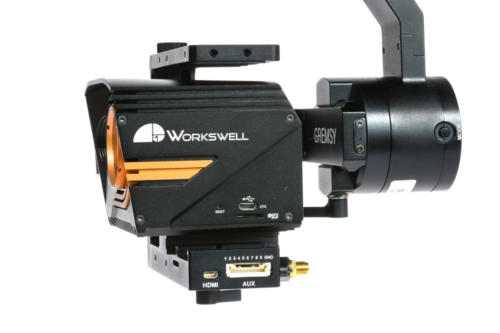

インターフェース

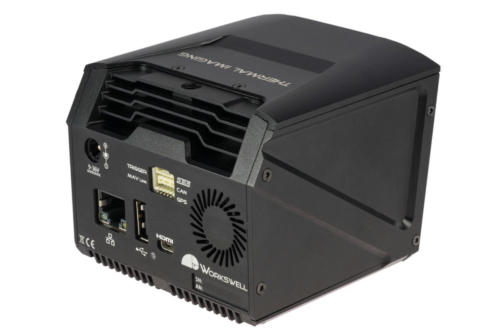

WIRIS Proは、ドローンのコントロールユニットと接続連携するために、外部GPSや様々なデバイスと接続できる幅広いインターフェースを提供します。また低遅延のWifiビデオストリーミングとコマンドリンクも使用可能です。以下が提供されるH/Wインターフェースです。
- S.Bus
- CAN bus (DJI M600 and A3 controller compatible)
- Ethernet (RJ 45)
- MavLink – Provides a wide range of standard and custom commands for controlling the thermal camera during the flight.
- External GPS connection
- External trigger
- CANbus & UART serial communication
WIRIS OS
WIRIS Proは オペレーティングシステム：WIRIS OSを搭載しています。
WIRIS OSは、前世代のWorkswell WIRISカメラから始まり、4年以上にわたって継続的に開発・検証されています。
WIRIS OSにより、カメラのセンサーとコンピューティングハードウェアの可能性を最大限に引き出すことができるため、OSがない同様の製品では実現できない機能を利用できます。

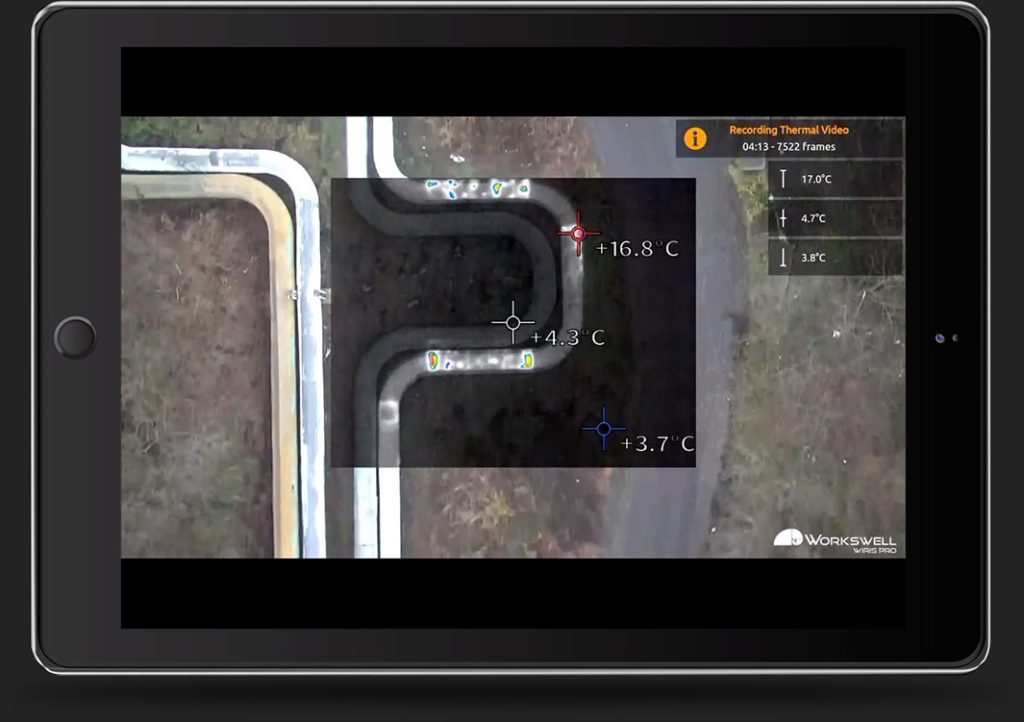

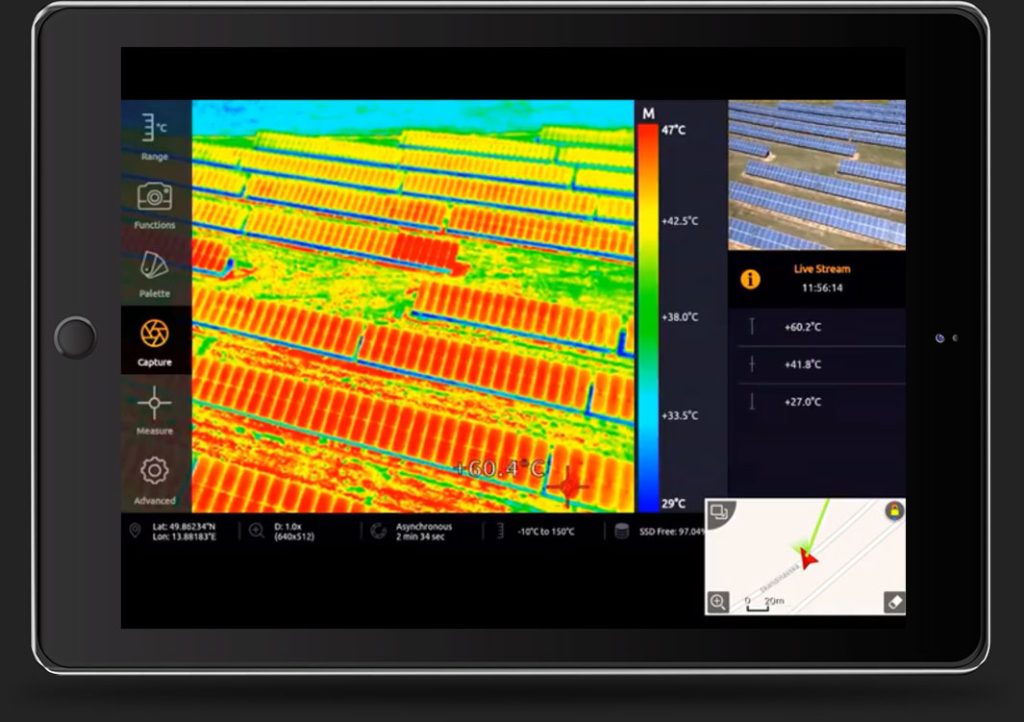

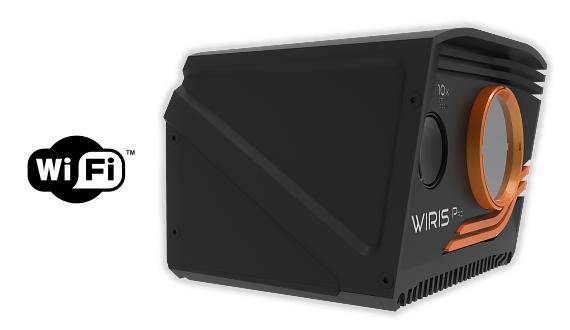

WiFi経由のビデオストリーミングとコマンドリンク
WIRIS OSのには、 低遅延なWi-Fiライブビデオストリーミング、画像・コマンド転送の機能もあります。 これらの機能はRJ45イーサネットポート経由で使用できます。

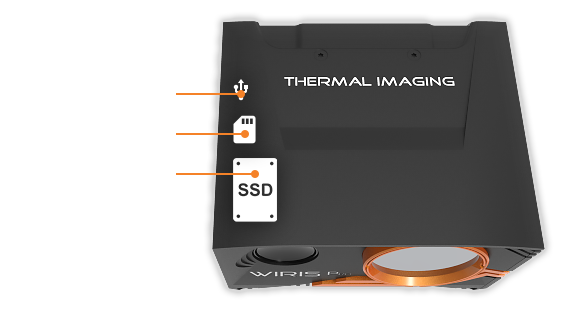

データ保存
WorkswellWIRIS® Proカメラには、録画用に128GBまたは256GBのメモリを搭載したSSDディスクが内蔵されています。 外部USBディスク、microSDカードに保存することもできます。
SDK（開発ツール）
WIRIS Proは、SDK(標準開発ツール)による独自のアプリケーション開発が可能です。
SDKは下層レベルの機能へアクセスできるため、カメラのハードウェアの可能性を最大限に引き出すことが可能です。

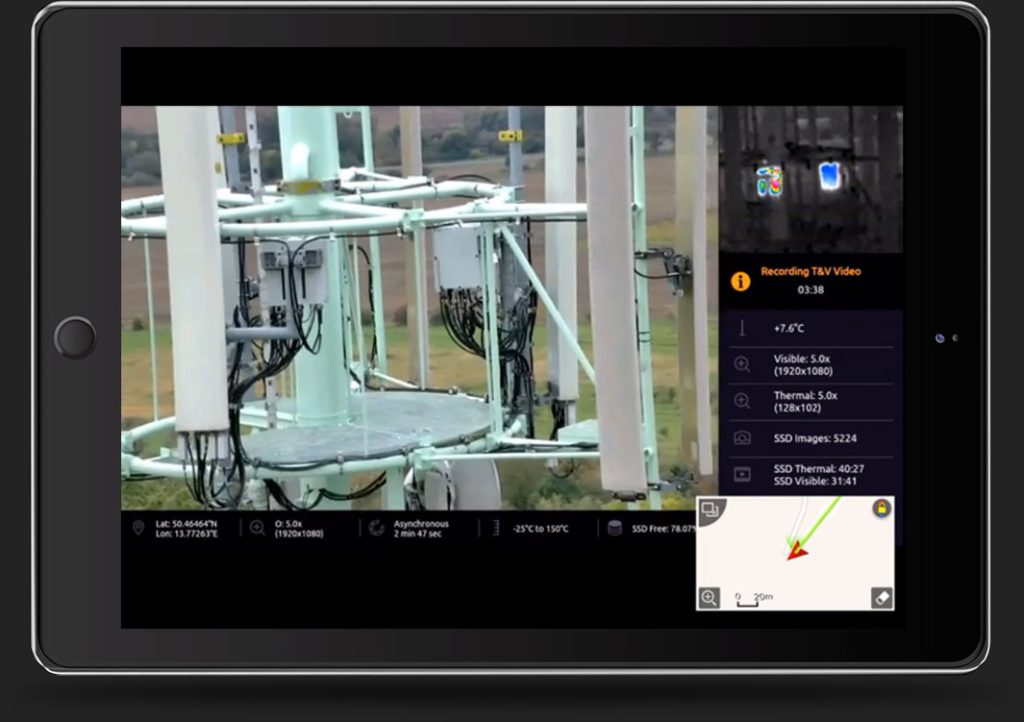

Picture in Picture
革新的なピクチャーインピクチャー機能により、10倍の光学ズーム映像でも、熱画像とRGBカメラ画像をリアルタイムでマージ表示できます。

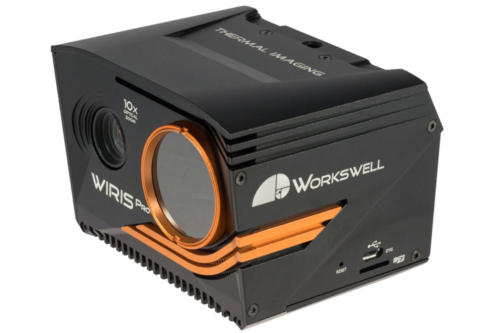

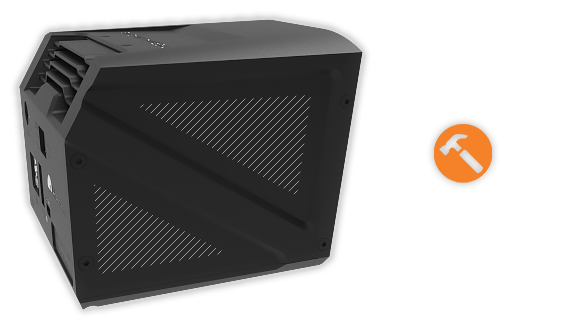

耐久性
WIRIS Proの筐体は軽量アルミニウムの頑丈なケースです。 さらに、サーマルカメラレンズは、ゲルマニウム製のガードキャップで保護されています。

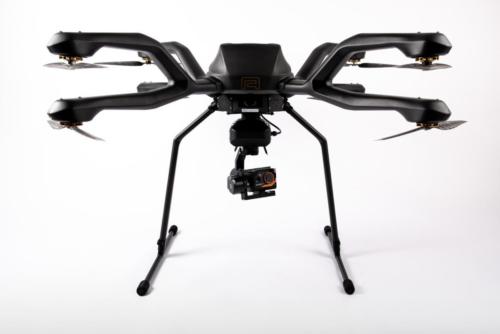

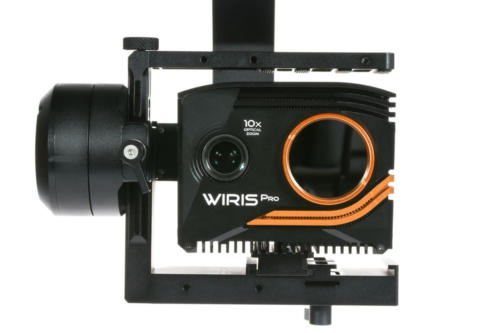

軽量設計

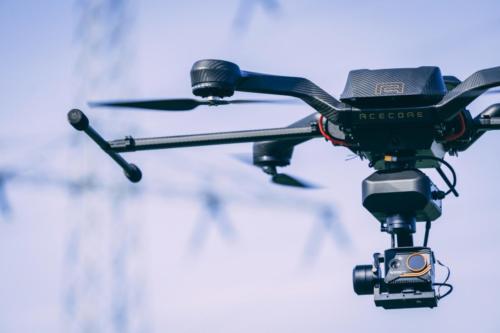

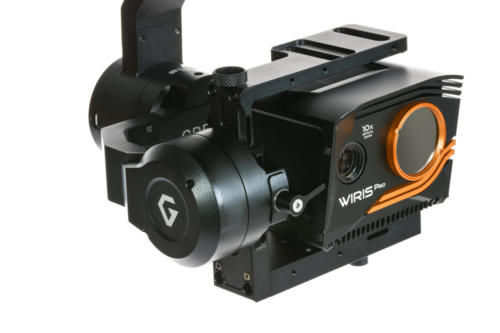

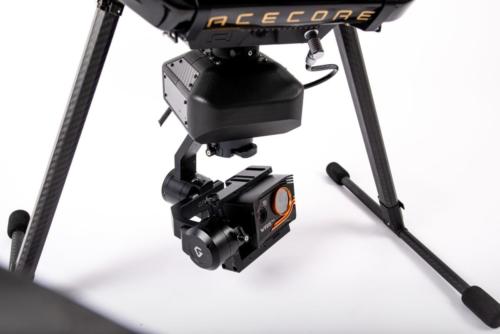

ドローンに搭載しやすい軽量設計です

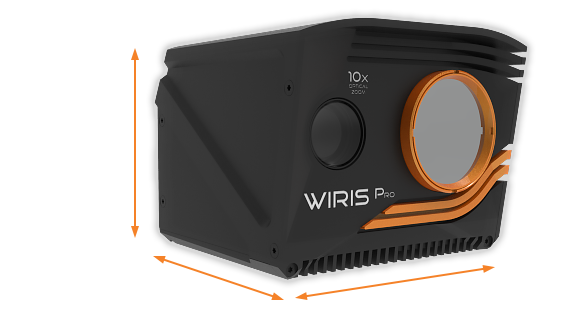

重 量 : < 430 g
サイズ : 83 x 85 x 68 mm
ビデオ

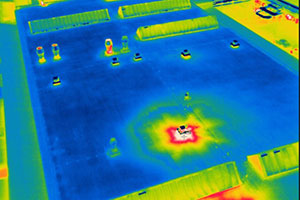

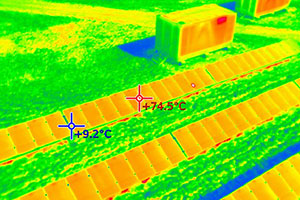

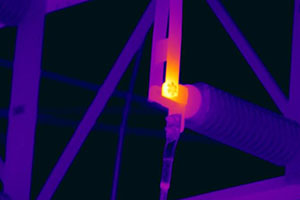

ギャラリー
テクニカルインフォメーション・スペック
WIRIS Pro Key features description
| Super Resolution Mode | WIRIS Pro takes Super Resolution Mode 1.3Mpx IR images in one shot |
| Operating onboard system | WIRIS OS for full real-time data streaming and control during the flight ・operating system ensures the full access to all camera functions ・easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger |
| 10x Optical Antivibration zoom | Full HD 10x optical zoom camera with anti-vibration compensation |
Thermal camera specification
| IR camera resolution | 640 x 512 pixels |
| IR Super Resolution Mode | 1266 x 1010 pixels (improvement of native resolution up to 1.3 Mpx) |
| FPA active sensor size | 1.088 x 0.8705 cm |
| Temperature ranges | -25 ℃ to +150 ℃ (-13 ℉ to 302 ℉) -40 ℃ to +550 ℃ (-40 ℉ to 1022 ℉) optional temperature range 50 ℃ to 1000 ℃ (122 ℉ to 1832 ℉) optional temperature range 400 ℃ to 1500 ℃ (752 ℉ to 2732 ℉) |
| Temperature sensitivity | Standard 0.05 ℃ (50 mK) or optional 0.03 ℃ (30 mK) |
| Accuracy | ±2 % or ±2 ℃ |
| Frame rate | 30 Hz or 9 Hz |
| Spectral range / detector | 7.5 – 13.5 μm / Uncooled VOx microbolometer |
| Calibration of each lens | Package includes a calibration certificate |
| Available lenses | 18°, 32°, 45°, 69° (exchangeable lenses, all calibrated), visit FOV calculator |
| Protective filter on lens | Filter protects the lens against external damage during the flight |
| Digital zoom | 1 – 14x continuous |
Digital visual camera
| Resolution | 1920 x 1080 pixels (Full HD), 1/3” sensor, Auto white balance, Wide dynamic range, Backlight compensation, Exposure and Gamma control |
| Optical zoom | 10x optical zoom with vibration compensation |
| View angle | ultra zoom 6.9° – extra wide 58.2°, focal 33.0 mm – 3.3 mm |
| Noise reduction | Special 3D noise reduction function |
| Focus | Autofocus with Direct Focus Zoom synchronization |
Memory and data recording
| Memory | Internal high-speed SSD 128GB or 256GB for image and video recording External slot for Micro SD card & USB 2.0 for USB stick for taking images |
| Image and video formats | Radiometric JPEG images and Digital camera Full HD JPEG images Radiometric TIFF images (Pix4D and Agisoft compatible for 3D modeling) Digital camera h.264 encode video HD recording Radiometric full-frame IR recording (raw data recording in 30 Hz) |
GPS geo-tagging (image & video)
| GPS tagging (image & video) | MavLink or External GPS or DJI A3 controllers compatible via CAN bus |
Interfaces & real-time remote control
| 10-pin digital port | S.Bus CAN bus (compatible with DJI M600 and A3 controllers) MavLink External GPS connectivity External trigger CANbus & UART |
